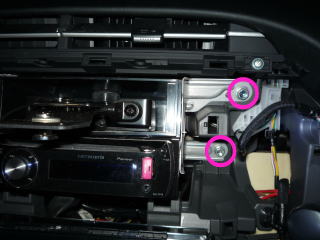

| 左右それぞれに2本のボルトでステーが固定されていますので、ソケットレンチの長い ジョイントが必要です。 |

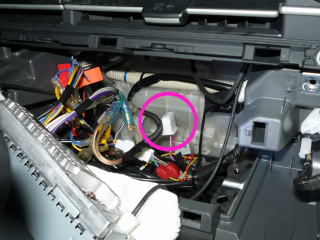

デッキを引き出しました。 1DINのみの配線なので、 比較的配線は少ないかな。 目指す20極コネクタを発見! |

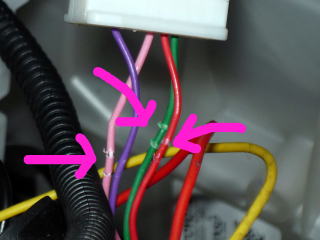

コネクタには4本(Lグレード)の配線がありますが、赤、緑、桃が必要な線。オートバックスで 装着を試みた痕が残っていました・・。(当時は動作しなかった) |


G
B
A
@
※注意
音楽が流れます→
結構ボリューム大きいかもしれません。
H
|
![]() |
![]() |

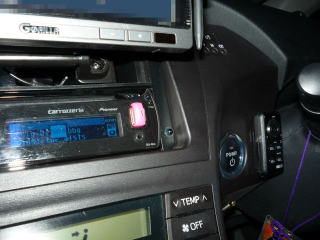

| これで一応は完成です。 配線も簡単で、電装系 DIYとしては初級レベルの 作業ではないでしょうか。 |

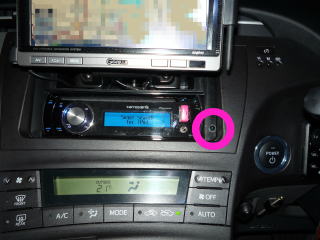

取り付け位置が右にズレたのが失敗ですが、許容レベルとして納得いたしましょう。 | パネル外しが面倒という程度で、作業そのものはとても簡単ですね。とても安価に出来るDIYだと感じました。 |
F
C
D
E
![]() |
![]() |
![]() |

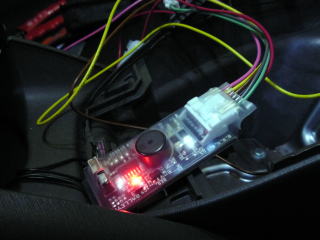

| 結線の写真を飛ばしましたが、ステ側の(茶)→(桃)に、 ステ側(黄)→(赤)に、ステ側の(桃)→(緑)に結線します。そしてステ側の(赤)はデッキの(赤)※ACC電源へ、ステ側の(黒)はデッキまたは車体へのアースでOK! |

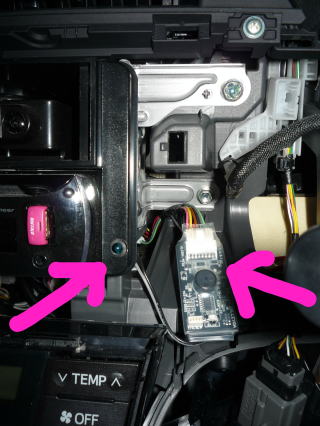

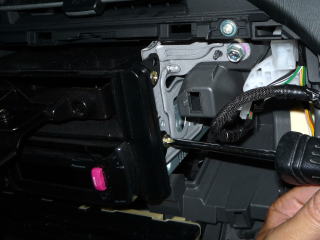

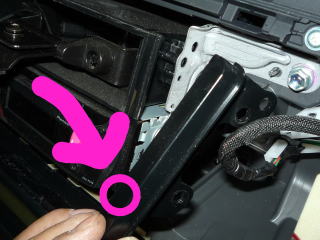

次は赤外線の送信部品をパネルに埋め込みます。きちんと受信出来るか動作可能位置の確認をしましょう。確認をしてからネジを外してデッキ・カバーを外します。 | カバーのこの位置に送信部品を埋め込みます。ドリルを使って綺麗に穴を空けなければ 後で見栄えが悪くなりますので最大集中? |
